Schnittgrößen: Innere Kräfte und Momente am Balken

Abschlussbedingungen

3. Berechnung mittels "Freischneiden und Aufstellen von GGB"

3.1. Systeme mit einem Bereich - ohne Streckenlast

Das grundsätzliche Vorgehen, um Schnittgrößen in einem Balken zu bestimmen, indem du ein Freikörperbild erstellst und dann Gleichgewichtsbedingungen aufstellst, wollen wir uns als erstes an einem ganz einfachen Balken anschauen. Wir nehmen dafür einen fest eingespannten Balken der Länge \(2 \ell\), der an seinem rechten Ende durch eine Einzelkraft in \(z-\)Richtung, eine Einzelkraft in \(x-\)Richtung und ein Moment wie dargestellt belastet wird.

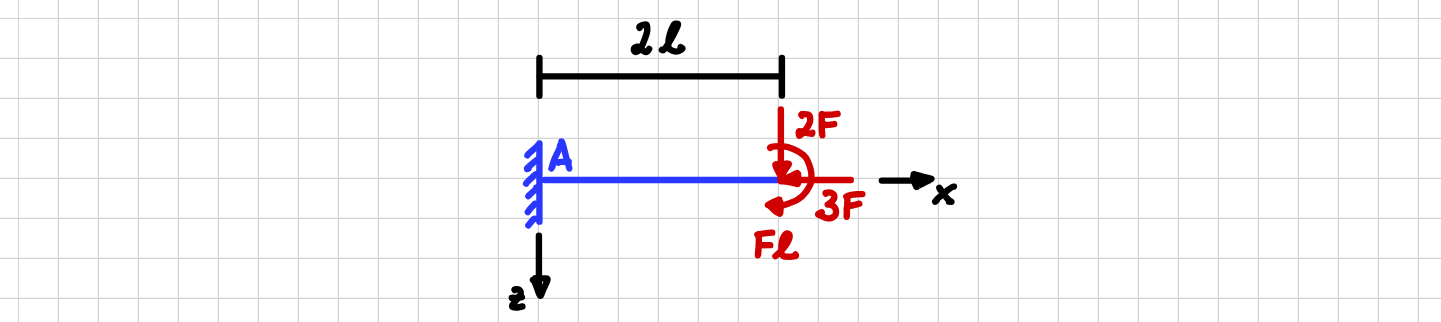

Einfaches System für den Einstieg in die Berechnung von Schnittgrößen

Weitere Informationen



Wenn du im ersten Schritt die Lagerung freischneidest, ein Freikörperbild aufzeichnest und die Lagerreaktionen bestimmst, bekommst du das folgende Ergebnis.

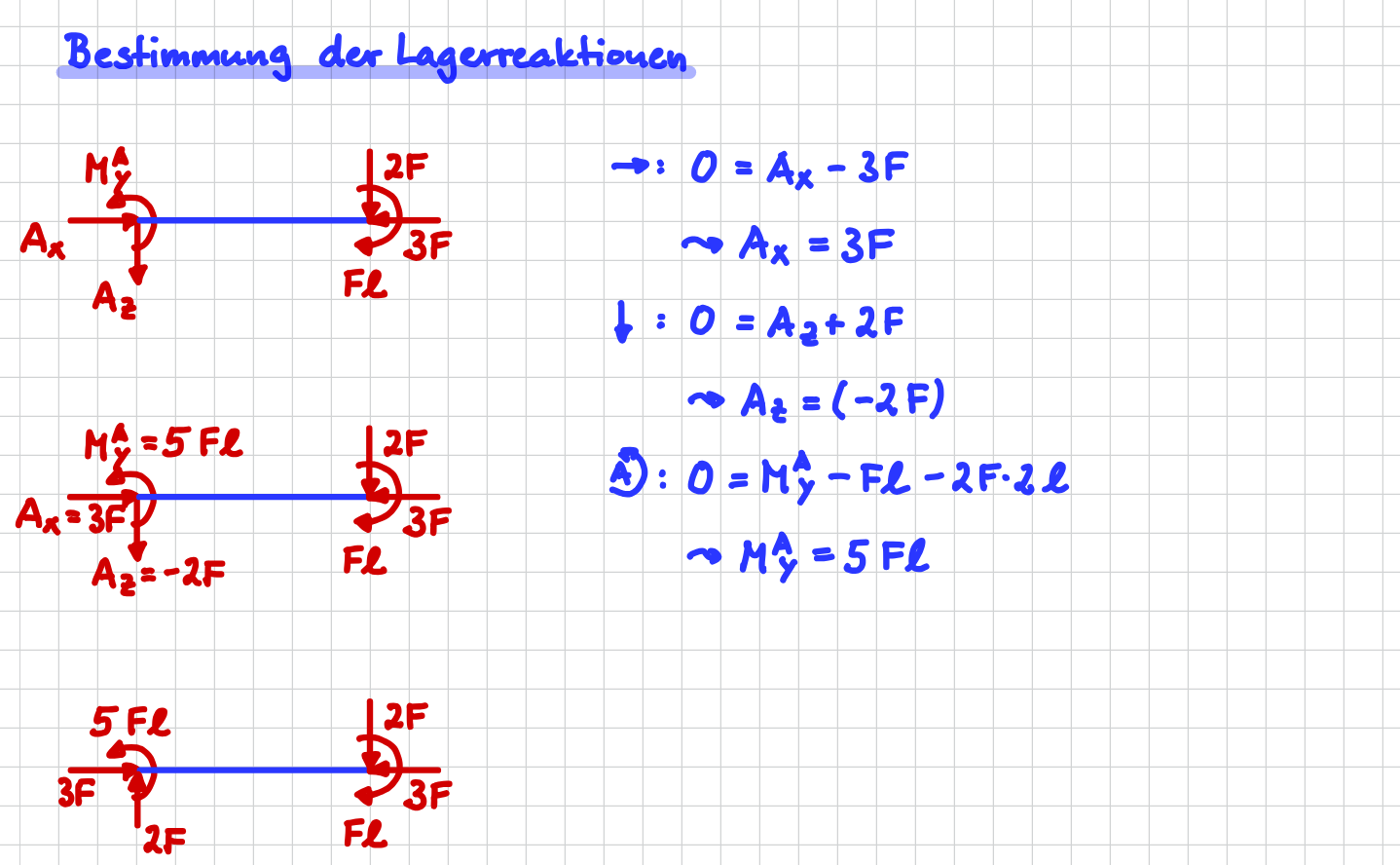

Bestimmung der Lagerreaktionen

Weitere Informationen



Vielleicht musst du für dieses einfache System inzwischen auch schon gar nicht mehr rechnen, sondern 'siehst' das Ergebnis sofort.

So, jetzt aber: Nun wollen wir ins Innere des Balkens hineinschauen und die Funktionen für die Schnittgrößen bestimmen und ihre Verläufe zeichnen.
Wenn wir den Balken irgendwo im Bereich \( 0 < x < 2 \ell \) durchschneiden, entstehen zwei Teilsysteme: ein linkes und ein rechtes Teilsystem. Wenn du die Konvention für das Einzeichnen am von Schnittgrößen am positiven und negativen Schnittufer berücksichtigst, sehen die Freikörperbilder der beiden Teilsysteme so aus:

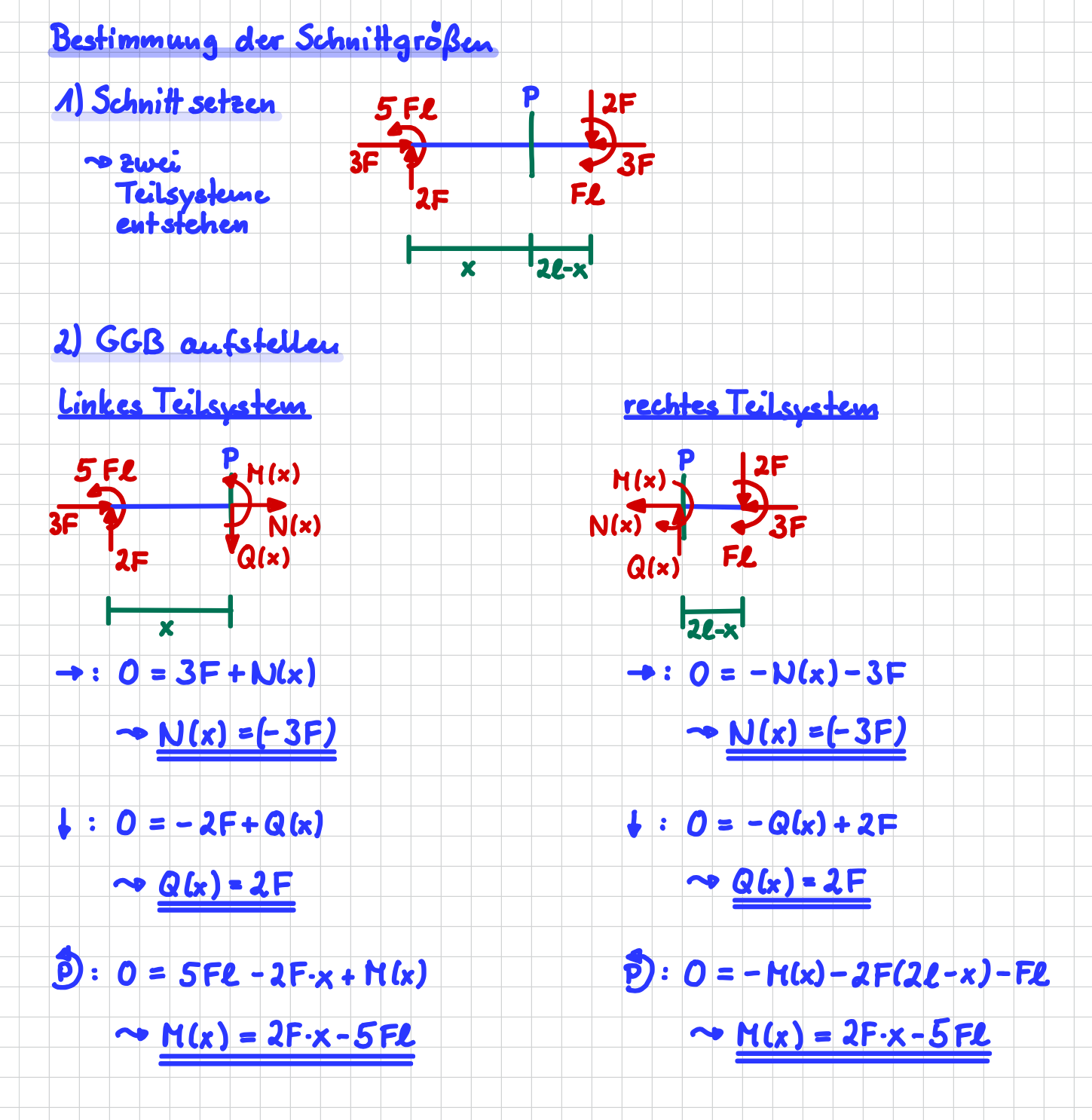

Bestimmung der Schnittgrößen (Teil 1): Schnitt mit Schnittposition \( x \) im Bereich \( 0 < x < 2 \ell \) , Freikörperbilder und GGB

Weitere Informationen



Wenn du die Gleichgewichtsbedingungen aufstellst siehst du, dass du in diesem Beispiel jeweils eine Gleichung direkt nach einer der gesuchten Schnittgrößen \( N \) , \( Q \) und \( M \) auflösen kannst. Dabei ist es egal, ob du die Gleichungen für das linke oder das rechte Teilsystem aufstellst. Das wiederum ist ja völlig logisch, da in der Statik auch jedes herausgeschnittene Teilsystem wieder im Gleichgewicht ist, wenn an der Schnittstelle geeignete Reaktionsgrößen berücksichtigt werden und genau das haben wir ja getan.

Diese Verläufe kannst du in Diagramme zeichnen. Das sieht dann so aus.

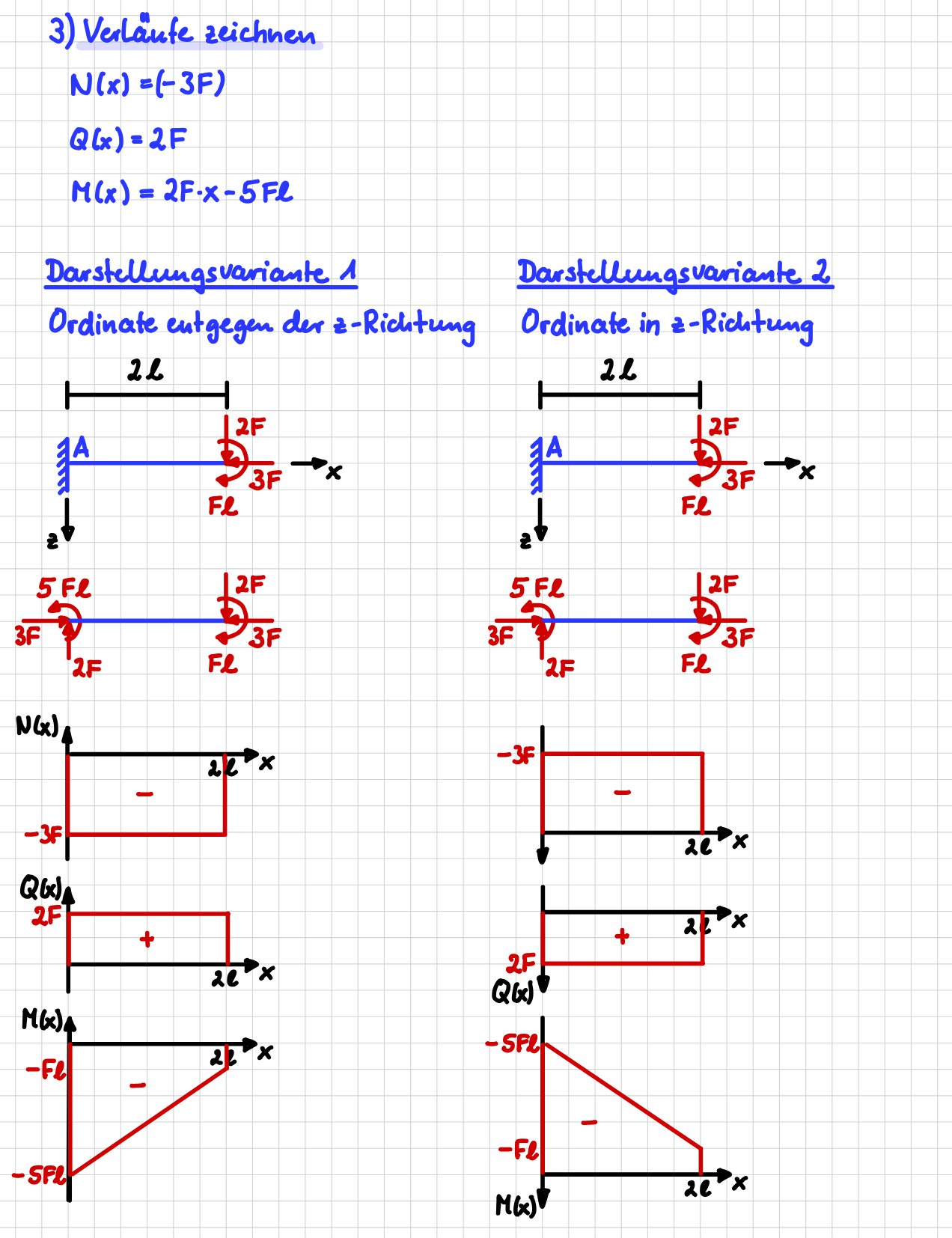

Bestimmung der Schnittgrößen (Teil 2): Darstellung der Verläufe der Schnittgrößen

Weitere Informationen



Es gibt verschiedene Arten, wie du die Verläufe darstellen kannst. Einige Berufszweige und damit auch Lehrbücher befürworten es, die Ordinate der Diagramme 'nach oben' also entgegen der positiven \( z \)-Richtung einzuzeichnen. Andere zeichnen die Achsen 'nach unten' also in positive \( z \)- Richtung ein. Auch eine Mischform kommt vor.
Deswegen habe ich dir in der vorherigen Abbildung zwei verschiedene Varianten aufgezeichnet.

Was auch ohne Zeichnen der Verläufe schon klar war: die Werte der Normalkraft sind vollständig entkoppelt von dem, was in \( z \)-Richtung los ist, also vom Querkraft- und Momentenverlauf. Beim Querkraft- und Momentenverlauf hingegen kannst du vielleicht schon einen Zusammenhang erkennen, oder? Wenn du dir den Momentenverlauf anschaust und mal die Steigung der gezeigten Kurve betrachtest: Was fällt dir auf?

Genau, die Steigung des Momentenverlaufs entspricht gerade dem Wert der Querkraft an der entsprechenden Stelle. Genau auf diese Art der Zusammenhänge und die sich daraus ergebenden Konsequenzen für die Berechnung von Schnittgrößen gehen wir im  Abschnitt "Berechnung mittels Integration/Ableitung" weiter ein.

Und wenn du dich die ganze Zeit fragst: "Warum habe ich denn überhaupt die Lagerreaktionen berechnet? Wenn ich mit dem rechten Teilsystem arbeite benötige ich die doch gar nicht?", dann liegst du genau richtig. Für das System, das wir bisher betrachtet haben - mit der festen Einspannung an der linken Seite - hättest du die Lagerreaktionen nicht berechnen müssen, um die Schnittgrößen zu berechnen.
Wenn du dir denselben Balken aber mit einem Festlager am linken Ende und einem Loslager am rechten Ende anschaust, sieht die Welt schon anders aus. Um jetzt mit dem linken Teilsystem die Schnittgrößen berechnen zu können, brauchst du die Werte der Lagerreaktionen am Festlager. Um mit dem rechten Teilsystem die Schnittgrößen berechnen zu können, brauchst du den Wert des Lagerkraft im Loslager.

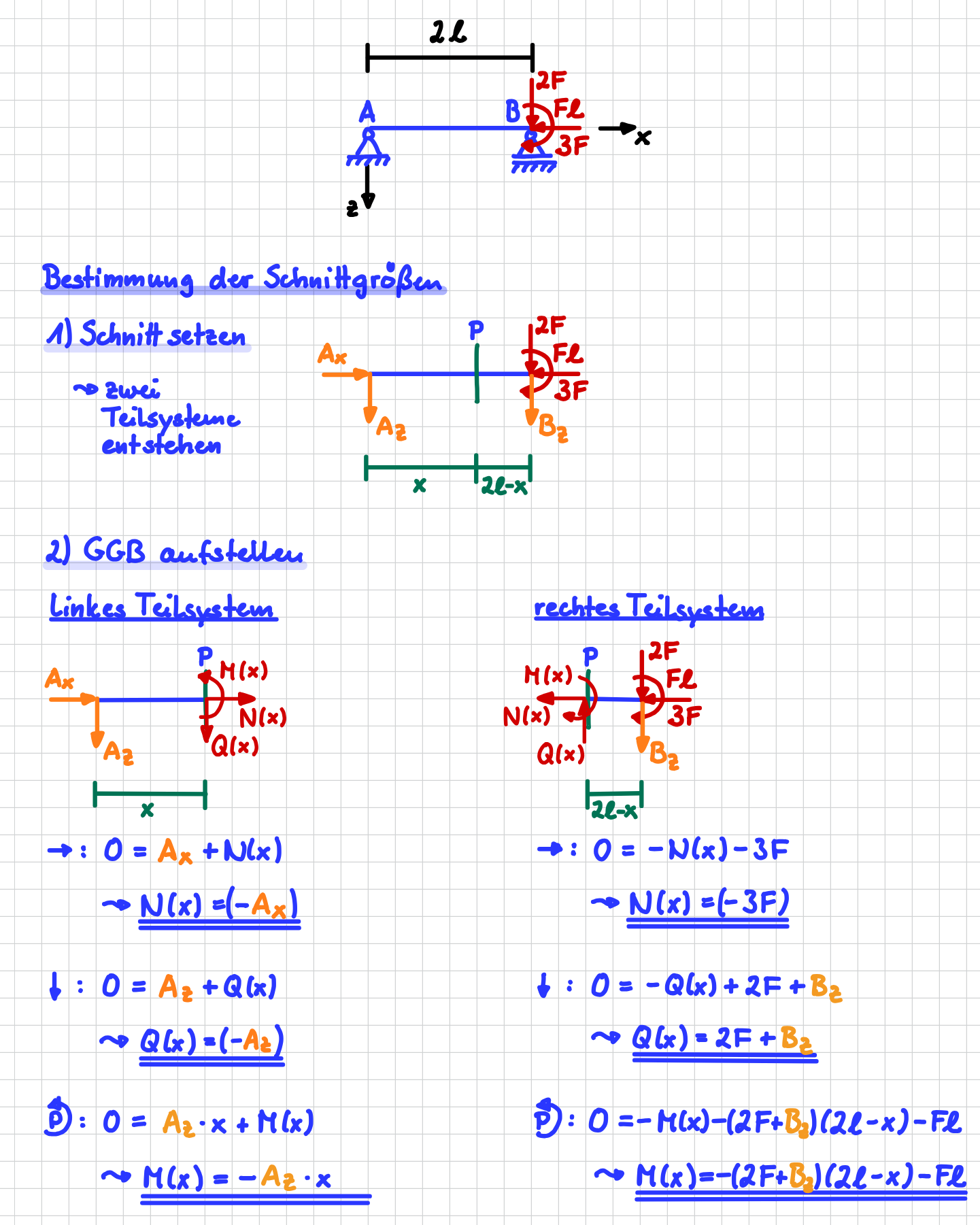

 Bestimmung der Schnittgrößen: Jetzt Fest-Los-Lagerung

Weitere Informationen



Du siehst also, es lohnt sich, Erfahrungen damit zu sammeln, mit beiden Teilsystem die Schnittgrößen zu berechnen. So wirst du mit der Zeit "sehen", welches der beiden Teilsysteme weniger Rechenaufwand mit sich bringt.
Um es noch einmal zu betonen: egal, mit welchem Teilsystem du rechnest: es kommt immer dasselbe Ergebnis heraus ... nur der Rechenaufwand kann je nach System (stark) unterschiedlich für die einzelnen Teilsysteme sein.

Im kommenden Abschnitt schauen wir uns erstmal an, wie man bei Systemen mit Streckenlasten mit dem Vorgehen "Freischneiden und Gleichgewichtsbedingungen aufstellen" die Verläufe der Schnittgrößen bestimmen kann.

Arbeitsblätter findest du am Ende des letzten Abschnitts aus diesem Bereich.
